چکیده

استاندارد DIN 934 یکی از قدیمی‌ترین استانداردهای مهره شش گوش متریک است که امروزه تقریباً توسط استاندارد ISO 4032 جایگزین شده است. از نظر ابعاد، این دو استاندارد در بیشتر سایزهای رایج کاملاً معادل هستند و مهره‌های تولید شده بر اساس ISO 4032 به عنوان جایگزین مستقیم DIN 934 استفاده می‌شوند.

جدول استاندارد پیچ و مهره شش گوش DIN و ISO | راهنمای کامل ابعاد و مشخصات فنی

استانداردهای DIN و ISO
تفاوت DIN و ISO
جدول استاندارد پیچ شش گوش DIN931
جدول استاندارد پیچ شش گوش DIN933
جدول استاندارد مهره DIN934
جدول ISO4014
جدول ISO4017
جدول ISO4032
جدول گرید پیچ
جدول کلاس مهره
جدول گشتاور سفت کردن
جدول وزن پیچ
جدول قطر سوراخ
جدول رزوه استاندارد

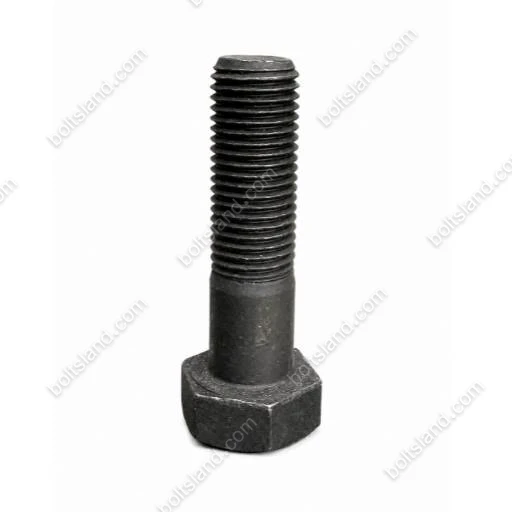

۱. پیچ شش گوش نیم رزوه

استاندارد آلمانی: DIN 931
استاندارد بین‌المللی: ISO 4014
نام انگلیسی: Hex Bolt Part Thread
توضیح: بخشی از بدنه این پیچ بدون رزوه (ساق صاف) است. این طراحی باعث می‌شود پیچ در برابر نیروهای برشی و ارتعاشات جانبی مقاومت بسیار بالایی داشته باشد.

۲. پیچ شش گوش تمام رزوه

استاندارد آلمانی: DIN 933
استاندارد بین‌المللی: ISO 4017
نام انگلیسی: Hex Screw Full Thread
توضیح: تمام طول بدنه پیچ از زیر گل تا انتها رزوه شده است. از این پیچ بیشتر برای قطعات ضخیم و مکان‌هایی که نیاز به اعمال نیروی کششی کامل تا انتهای اتصال است، استفاده می‌شود.

۳. مهره شش گوش

استاندارد آلمانی: DIN 934
استاندارد بین‌المللی: ISO 4032
نام انگلیسی: Hex Nut
توضیح: مهره شش‌گوش استاندارد با ضخامت نرمال که پرمصرف‌ترین نوع مهره در بازار است و با انواع پیچ‌های آهنی و خشکه (گرید ۵، ۸ و ۱۰) بسته می‌شود.

۴. واشر تخت

استاندارد آلمانی: DIN 125
استاندارد بین‌المللی: ISO 7089
نام انگلیسی: Flat Washer
توضیح: واشر تخت معمولی و بدون پخ که وظیفه آن توزیع یکنواخت بار فشاری مهره یا گل پیچ روی قطعه کار و جلوگیری از آسیب دیدن سطح آن است.

۵. پیچ HV (پیچ شش گوش ضخیم)

استاندارد آلمانی: DIN 6914
استاندارد بین‌المللی: EN 14399-4
نام انگلیسی: Heavy Hex Bolt
توضیح: این پیچ گل بزرگتر (آچارخور پهن‌تر) و رزوه کوتاه‌تری نسبت به پیچ‌های معمولی دارد. گرید آن همیشه 10.9 است و منحصراً در سازه‌های فلزی سنگین، پل‌ها و اتصالات اصطکاکی کاربرد دارد.

۶. مهره HV (مهره شش گوش ضخیم)

استاندارد آلمانی: DIN 6915
استاندارد بین‌المللی: EN 14399-4
نام انگلیسی: Heavy Hex Nut
توضیح: مهره‌ای با گوشت و ارتفاع بیشتر نسبت به مهره‌های معمولی. این طراحی به مهره اجازه می‌دهد تا گشتاورهای بسیار بالا (پیش‌تنیدگی) را بدون کچل شدن رزوه تحمل کند.

۷. واشر HV (واشر تخت سخت‌کاری‌شده)

استاندارد آلمانی: DIN 6916
استاندارد بین‌المللی: EN 14399-6
نام انگلیسی: HV Washer
توضیح: واشری ضخیم، آلیاژی و سخت‌کاری‌شده که لبه‌های آن پخ‌دار است. این واشر مانع از فرو رفتن یا لهیدگی فولادِ بدنه سازه تحت فشار شدید پیچ‌های HV می‌شود.

۱. سایز M5

گام رزوه: 0.8 میلی‌متر
سایز آچار (DIN / ISO): 8 میلی‌متر
ارتفاع گل پیچ: 3.5 میلی‌متر
قطر گل پیچ: 8.63 میلی‌متر

۲. سایز M6

گام رزوه: 1.0 میلی‌متر
سایز آچار (DIN / ISO): 10 میلی‌متر
ارتفاع گل پیچ: 4.0 میلی‌متر
قطر گل پیچ: 10.89 میلی‌متر

۳. سایز M8

گام رزوه: 1.25 میلی‌متر
سایز آچار (DIN / ISO): 13 میلی‌متر
ارتفاع گل پیچ: 5.3 میلی‌متر
قطر گل پیچ: 14.2 میلی‌متر

۴. سایز M10

گام رزوه: 1.5 میلی‌متر
سایز آچار در DIN 931: برابر 17 میلی‌متر
سایز آچار در ISO 4014: برابر 16 میلی‌متر
ارتفاع گل پیچ: 6.4 میلی‌متر
قطر گل پیچ: 18.7 میلی‌متر

۵. سایز M12

گام رزوه: 1.75 میلی‌متر
سایز آچار در DIN 931: برابر 19 میلی‌متر
سایز آچار در ISO 4014: برابر 18 میلی‌متر
ارتفاع گل پیچ: 7.5 میلی‌متر
قطر گل پیچ: 20.9 میلی‌متر

۶. سایز M14

گام رزوه: 2.0 میلی‌متر
سایز آچار در DIN 931: برابر 22 میلی‌متر
سایز آچار در ISO 4014: برابر 21 میلی‌متر
ارتفاع گل پیچ: 8.8 میلی‌متر
قطر گل پیچ: 24.5 میلی‌متر

۷. سایز M16

گام رزوه: 2.0 میلی‌متر
سایز آچار (DIN / ISO): 24 میلی‌متر
ارتفاع گل پیچ: 10.0 میلی‌متر
قطر گل پیچ: 26.8 میلی‌متر

۸. سایز M18

گام رزوه: 2.5 میلی‌متر
سایز آچار (DIN / ISO): 27 میلی‌متر
ارتفاع گل پیچ: 11.5 میلی‌متر
قطر گل پیچ: 30.1 میلی‌متر

۹. سایز M20

گام رزوه: 2.5 میلی‌متر
سایز آچار (DIN / ISO): 30 میلی‌متر
ارتفاع گل پیچ: 12.5 میلی‌متر
قطر گل پیچ: 33.5 میلی‌متر

۱۰. سایز M22

گام رزوه: 2.5 میلی‌متر
سایز آچار در DIN 931: برابر 32 میلی‌متر
سایز آچار در ISO 4014: برابر 34 میلی‌متر
ارتفاع گل پیچ: 14.0 میلی‌متر
قطر گل پیچ: 35.7 میلی‌متر

۱۱. سایز M24

گام رزوه: 3.0 میلی‌متر
سایز آچار (DIN / ISO): 36 میلی‌متر
ارتفاع گل پیچ: 15.0 میلی‌متر
قطر گل پیچ: 39.9 میلی‌متر

۱۲. سایز M27

گام رزوه: 3.0 میلی‌متر
سایز آچار (DIN / ISO): 41 میلی‌متر
ارتفاع گل پیچ: 17.0 میلی‌متر
قطر گل پیچ: 45.2 میلی‌متر

۱۳. سایز M30

گام رزوه: 3.5 میلی‌متر
سایز آچار (DIN / ISO): 46 میلی‌متر
ارتفاع گل پیچ: 18.7 میلی‌متر
قطر گل پیچ: 50.9 میلی‌متر

۱۴. سایز M36

گام رزوه: 4.0 میلی‌متر
سایز آچار (DIN / ISO): 55 میلی‌متر
ارتفاع گل پیچ: 22.5 میلی‌متر
قطر گل پیچ: 60.8 میلی‌متر

۱. سایز M6 (قطر ۶ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۱۸ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۲۴ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۳۷ میلی‌متر

۲. سایز M8 (قطر ۸ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۲۲ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۲۸ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۴۱ میلی‌متر

۳. سایز M10 (قطر ۱۰ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۲۶ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۳۲ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۴۵ میلی‌متر

۴. سایز M12 (قطر ۱۲ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۳۰ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۳۶ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۴۹ میلی‌متر

۵. سایز M16 (قطر ۱۶ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۳۸ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۴۴ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۵۷ میلی‌متر

۶. سایز M20 (قطر ۲۰ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۴۶ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۵۲ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۶۵ میلی‌متر

۷. سایز M24 (قطر ۲۴ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۵۴ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۶۰ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۷۳ میلی‌متر

۸. سایز M30 (قطر ۳۰ میلی‌متر)

طول رزوه در پیچ‌های کوتاه (تا ۱۲.۵ سانتی‌متر): ۶۶ میلی‌متر
طول رزوه در پیچ‌های متوسط (۱۲.۵ تا ۲۰ سانتی‌متر): ۷۲ میلی‌متر
طول رزوه در پیچ‌های بلند (بیشتر از ۲۰ سانتی‌متر): ۸۵ میلی‌متر

جدول پیچ تمام رزوه DIN933 / ISO4017

تمام ابعاد گل پیچ مشابه DIN931 است.

تفاوت اصلی:

کل بدنه پیچ دارای رزوه است.

۱. جدول ابعاد مهره شش‌گوش (DIN 934 / ISO 4032)

سایز M5
- سایز آچار (DIN / ISO): ۸ میلی‌متر
- ضخامت (ارتفاع مهره): ۴ میلی‌متر
- قطر گوشه (e): ۸.۷۹ میلی‌متر
سایز M6
- سایز آچار (DIN / ISO): ۱۰ میلی‌متر
- ضخامت (ارتفاع مهره): ۵ میلی‌متر
- قطر گوشه (e): ۱۱.۰۵ میلی‌متر
سایز M8
- سایز آچار (DIN / ISO): ۱۳ میلی‌متر
- ضخامت (ارتفاع مهره): ۶.۵ میلی‌متر
- قطر گوشه (e): ۱۴.۳۸ میلی‌متر
سایز M10
- سایز آچار در DIN 934: برابر ۱۷ میلی‌متر
- سایز آچار در ISO 4032: برابر ۱۶ میلی‌متر
- ضخامت (ارتفاع مهره): ۸ میلی‌متر
- قطر گوشه (e): ۱۸.۹ میلی‌متر
سایز M12
- سایز آچار در DIN 934: برابر ۱۹ میلی‌متر
- سایز آچار در ISO 4032: برابر ۱۸ میلی‌متر
- ضخامت (ارتفاع مهره): ۱۰ میلی‌متر
- قطر گوشه (e): ۲۱.۱ میلی‌متر
سایز M14
- سایز آچار در DIN 934: برابر ۲۲ میلی‌متر
- سایز آچار در ISO 4032: برابر ۲۱ میلی‌متر
- ضخامت (ارتفاع مهره): ۱۱ میلی‌متر
- قطر گوشه (e): ۲۴.۵ میلی‌متر
سایز M16
- سایز آچار (DIN / ISO): ۲۴ میلی‌متر
- ضخامت (ارتفاع مهره): ۱۳ میلی‌متر
- قطر گوشه (e): ۲۶.۷۵ میلی‌متر
سایز M18
- سایز آچار (DIN / ISO): ۲۷ میلی‌متر
- ضخامت (ارتفاع مهره): ۱۵ میلی‌متر
- قطر گوشه (e): ۳۰.۱۴ میلی‌متر
سایز M20
- سایز آچار (DIN / ISO): ۳۰ میلی‌متر
- ضخامت (ارتفاع مهره): ۱۶ میلی‌متر
- قطر گوشه (e): ۳۳.۵ میلی‌متر
سایز M24
- سایز آچار (DIN / ISO): ۳۶ میلی‌متر
- ضخامت (ارتفاع مهره): ۱۹ میلی‌متر
- قطر گوشه (e): ۴۰ میلی‌متر
سایز M27
- سایز آچار (DIN / ISO): ۴۱ میلی‌متر
- ضخامت (ارتفاع مهره): ۲۲ میلی‌متر
- قطر گوشه (e): ۴۵.۲ میلی‌متر
سایز M30
- سایز آچار (DIN / ISO): ۴۶ میلی‌متر
- ضخامت (ارتفاع مهره): ۲۴ میلی‌متر
- قطر گوشه (e): ۵۰.۹ میلی‌متر
سایز M36
- سایز آچار (DIN / ISO): ۵۵ میلی‌متر
- ضخامت (ارتفاع مهره): ۲۹ میلی‌متر
- قطر گوشه (e): ۶۰.۸ میلی‌متر

۲. جدول گرید (کلاس مکانیکی) پیچ‌ها

(نکته: عدد اول ضربدر ۱۰۰ = مقاومت کششی کل بر حسب MPa / ضرب عدد اول در عدد دوم ضربدر ۱۰ = تنش تسلیم یا نقطه خمش پیچ)

گرید 4.6 (آهن نرم)
- مقاومت کششی: ۴۰۰ مگاپاسکال (MPa)
- تنش تسلیم: ۲۴۰ مگاپاسکال (MPa)
گرید 5.8 (آهن معمولی)
- مقاومت کششی: ۵۰۰ مگاپاسکال (MPa)
- تنش تسلیم: ۴۰۰ مگاپاسکال (MPa)
گرید 6.8 (آهن سخت‌کاری‌شده خفیف)
- مقاومت کششی: ۶۰۰ مگاپاسکال (MPa)
- تنش تسلیم: ۴۸۰ مگاپاسکال (MPa)
گرید 8.8 (پیچ خشکه معمولی)
- مقاومت کششی: ۸۰۰ مگاپاسکال (MPa)
- تنش تسلیم: ۶۴۰ مگاپاسکال (MPa)
گرید 10.9 (پیچ خشکه سازه‌ای / فولاد آلیاژی)
- مقاومت کششی: ۱۰۰۰ مگاپاسکال (MPa)
- تنش تسلیم: ۹۰۰ مگاپاسکال (MPa)
گرید 12.9 (بالاترین گرید فولادی / آلن و هوی داتی)
- مقاومت کششی: ۱۲۰۰ مگاپاسکال (MPa)
- تنش تسلیم: ۱۰۸۰ مگاپاسکال (MPa)
