چکیده
گرید پیچ (Bolt Grade) یا کلاس مقاومت پیچ (Property Class)، شاخصی استاندارد برای بیان میزان مقاومت مکانیکی پیچ است. این کلاس مشخص میکند پیچ تا چه میزان نیرو را قبل از تغییر شکل یا شکست تحمل میکند.
معنی اعداد روی گل پیچ چیست؟ راهنمای کامل گرید پیچ، کلاس مقاومت و استانداردهای پیچ
یکی از مهمترین مشخصاتی که هنگام خرید پیچ باید به آن توجه کنید، اعداد حک شده روی گل پیچ است. بسیاری از افراد تصور میکنند این اعداد تنها شماره تولید یا کد کارخانه هستند، در حالی که این اعداد اطلاعات بسیار مهمی درباره مقاومت مکانیکی، استحکام کششی، تنش تسلیم، استاندارد تولید و حتی کیفیت پیچ ارائه میکنند.
در صنایع ساختمان، نفت و گاز، پتروشیمی، خودروسازی، ماشینآلات صنعتی، سازههای فلزی و خطوط انتقال نیرو، انتخاب اشتباه گرید پیچ میتواند باعث شکست اتصال، خسارتهای مالی سنگین و حتی بروز حوادث جبرانناپذیر شود.
در این مقاله به صورت کاملاً تخصصی با مفهوم گرید پیچ، معنی اعداد روی گل پیچ، استانداردهای بینالمللی و نحوه انتخاب صحیح پیچ آشنا میشوید.
گرید پیچ چیست؟
گرید پیچ (Bolt Grade) یا کلاس مقاومت پیچ (Property Class)، شاخصی استاندارد برای بیان میزان مقاومت مکانیکی پیچ است.
این کلاس مشخص میکند پیچ تا چه میزان نیرو را قبل از تغییر شکل یا شکست تحمل میکند.
به عبارت سادهتر:
هرچه گرید پیچ بالاتر باشد، استحکام و مقاومت آن نیز بیشتر خواهد بود.
اعداد روی گل پیچ چه معنایی دارند؟
بر روی اکثر پیچهای استاندارد متریک، اعدادی مانند موارد زیر مشاهده میشود:
- 4.6
- 5.6
- 5.8
- 6.8
- 8.8
- 9.8
- 10.9
- 12.9
این اعداد مطابق استاندارد ISO 898-1 تعیین میشوند.
مفهوم عدد اول
عدد اول نشاندهنده حداقل مقاومت کششی نهایی (Ultimate Tensile Strength) است.
فرمول:
عدد اول × 100 = مقاومت کششی بر حسب MPa
مثال:
پیچ 8.8
8 ×100
= 800 MPa
پیچ 10.9
10 ×100
= 1000 MPa
پیچ 12.9
12 ×100
= 1200 MPa
مفهوم عدد دوم
عدد دوم نسبت تنش تسلیم (Yield Strength) به مقاومت کششی را مشخص میکند.
فرمول:
عدد اول × عدد دوم ×10
مثال
پیچ 8.8
مقاومت کششی:
800 MPa
تنش تسلیم:
8 ×8 ×10
=640 MPa
یعنی:
پیچ تا 640 مگاپاسکال بدون تغییر شکل دائمی کار میکند.
پیچ 10.9
مقاومت کششی:
1000 MPa
تنش تسلیم:
10×9×10
=900 MPa
پیچ 12.9
مقاومت کششی:
1200 MPa
تنش تسلیم:
12×9×10
= 1080 MPa
جدول کامل گرید پیچ
گرید مقاومت کششی (MPa) تنش تسلیم (MPa) کاربرد
- 4.6 400 240 اتصالات سبک
- 5.6 500 300 ماشینآلات سبک
- 5.8 500 400 تجهیزات عمومی
- 6.8 600 480 سازههای سبک
- 8.8 800 640 صنعت و ساختمان
- 9.8 900 720 تجهیزات صنعتی
- 10.9 1000 900 خودرو و ماشینآلات سنگین
- 12.9 1200 1080 صنایع بسیار سنگین
چرا گرید پیچ اهمیت دارد؟
استفاده از پیچ با گرید نامناسب میتواند باعث:
- شکست پیچ
- شل شدن اتصال
- ترک خوردگی سازه
- آسیب به تجهیزات
- توقف خط تولید
- افزایش هزینه تعمیرات
- کاهش ایمنی
شود.
به همین دلیل در پروژههای صنعتی، مهندس طراح دقیقاً گرید موردنیاز را مشخص میکند.
آیا تمام پیچها دارای عدد روی گل هستند؟
خیر.
معمولاً:
پیچهای صنعتی
دارای گرید هستند.
مانند:
- 8.8
- 10.9
- 12.9
پیچهای معمولی آهنی
گاهی هیچ عددی ندارند.
یا تنها لوگوی کارخانه روی آنها درج شده است.
پیچهای استیل
معمولاً به جای گرید، عباراتی مانند:
- A2-70
- A2-80
- A4-70
- A4-80
بر روی گل پیچ حک میشود.
آیا عدد روی گل پیچ نشاندهنده برند است؟
خیر.
روی گل پیچ معمولاً دو نوع علامت وجود دارد:
1- لوگوی کارخانه
مانند:
- YFS
- THE
- UNBRAKO
- SB
- FKE
- LS
این لوگو تولیدکننده را مشخص میکند.
2- گرید پیچ
مانند:
- 8.8
- 10.9
- 12.9
که نشاندهنده استحکام پیچ است.

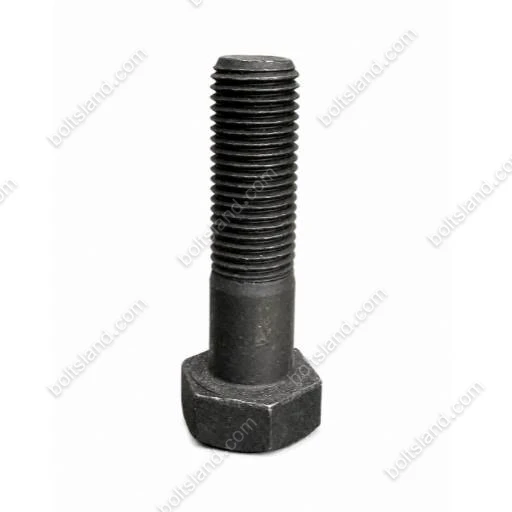

پیچ گرید 8.8 چیست؟
پیچ 8.8 پرمصرفترین پیچ صنعتی دنیا محسوب میشود.
ویژگیها:
- فولاد کربنی
- عملیات حرارتی شده
- مقاومت کششی 800 MPa
- تنش تسلیم 640 MPa
کاربردها:
- سازه فلزی
- ماشینآلات
- تجهیزات صنعتی
- خطوط تولید
- جرثقیل
- ماشینآلات کشاورزی
پیچ گرید 10.9 چیست؟
این پیچ از فولاد آلیاژی تولید شده و عملیات سختکاری روی آن انجام میشود.
کاربرد:
- خودرو
- شاسی ماشینآلات
- صنایع معدنی
- تجهیزات سنگین
- دستگاههای صنعتی
مزایا:
- استحکام بسیار بالا
- مقاومت در برابر بارهای دینامیکی
- عمر طولانی
پیچ گرید 12.9 چیست؟
بالاترین گرید متداول پیچهای فولادی است.
کاربردها:
- قالبسازی
- ماشینابزار
- صنایع نظامی
- تجهیزات فوق سنگین
- ماشینآلات CNC
- پرسهای صنعتی
این پیچها به دلیل سختی بالا، در برابر ضربه و خمش شدید حساستر از گریدهای پایینتر هستند؛ بنابراین باید مطابق دستورالعمل مهندسی انتخاب و نصب شوند.
استانداردهای مربوط به گرید پیچ
مهمترین استانداردهای بینالمللی عبارتاند از:
- ISO 898-1: مشخصات مکانیکی پیچهای فولادی کربنی و آلیاژی.
- DIN EN ISO 898-1: نسخه اروپایی استاندارد ISO.
- ASTM A325: پیچهای سازهای پرمقاومت.
- ASTM A490: پیچهای سازهای فوقمقاومت.
- ISO 4014 و ISO 4017: ابعاد و مشخصات پیچهای ششگوش.
چگونه گرید پیچ را تشخیص دهیم؟
روشهای تشخیص عبارتاند از:
- بررسی اعداد حک شده روی گل پیچ.
- کنترل لوگوی تولیدکننده.
- درخواست گواهی آزمون مواد (Mill Test Certificate یا MTC) برای پروژههای حساس.
- بررسی مشخصات درجشده روی بستهبندی.
- خرید از تأمینکنندگان معتبر.
تفاوت گرید پیچ و کلاس مهره
بسیاری از افراد تصور میکنند مهره نیز همان گرید پیچ را دارد.
در واقع:
مهرهها دارای کلاس مقاومتی مخصوص خود هستند و باید با گرید پیچ مطابقت داشته باشند. برای مثال:
- پیچ 8.8 معمولاً با مهره کلاس 8 استفاده میشود.
- پیچ 10.9 با مهره کلاس 10.
- پیچ 12.9 با مهره کلاس 12.
استفاده از مهره با کلاس پایینتر میتواند باعث آسیب دیدن رزوه یا کاهش ظرفیت اتصال شود.
اشتباهات رایج هنگام خرید پیچ
- انتخاب پیچ فقط بر اساس ابعاد.
- نادیده گرفتن گرید پیچ.
- استفاده از پیچ معمولی به جای پیچ خشکه.
- عدم تطابق مهره با گرید پیچ.
- استفاده از پیچهای بدون نشان استاندارد در پروژههای حساس.
- خرید محصولات بیکیفیت و فاقد گواهی.
جمعبندی
اعداد حک شده روی گل پیچ تنها یک علامت ساده نیستند؛ بلکه زبان مشترک مهندسان برای بیان استحکام و عملکرد پیچ به شمار میروند. گریدهای 8.8، 10.9 و 12.9 از پرکاربردترین کلاسهای مقاومتی در صنایع مختلف هستند و انتخاب صحیح آنها نقش مهمی در ایمنی، دوام و قابلیت اطمینان اتصالات دارد. هنگام خرید، علاوه بر ابعاد و نوع رزوه، حتماً به گرید پیچ، استاندارد تولید، برند سازنده و کیفیت عملیات حرارتی توجه کنید تا اتصال نهایی مطابق الزامات فنی و استانداردهای مهندسی باشد.
