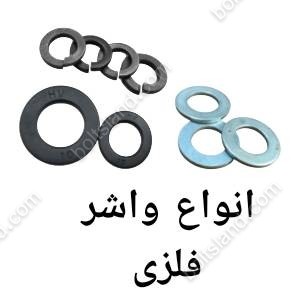

انواع واشر فلزی

انواع واشر فلزی

انواع واشر فلزی

واشر فلزی یکی از مهم‌ترین قطعات در سیستم‌های اتصال پیچ و مهره‌ای است که بین سر پیچ یا مهره و سطح قطعه کار قرار می‌گیرد. وظیفه اصلی واشر، توزیع یکنواخت فشار، افزایش سطح تماس، جلوگیری از آسیب به قطعه، بهبود استحکام اتصال و در برخی موارد جلوگیری از باز شدن پیچ در اثر لرزش است.

واشرهای فلزی در انواع مختلفی تولید می‌شوند و انتخاب نوع مناسب آن به عواملی مانند نوع پیچ، میزان بار وارده، شرایط محیطی، استاندارد اتصال و کاربرد صنعتی بستگی دارد.


۱. واشر تخت فلزی (Flat Washer)

واشر تخت ساده‌ترین و پرکاربردترین نوع واشر فلزی است که دارای یک حلقه فلزی با سوراخ مرکزی می‌باشد.

کاربرد واشر تخت:

  • افزایش سطح تماس پیچ و مهره
  • جلوگیری از آسیب دیدن سطح قطعه
  • توزیع بهتر نیروی کششی پیچ
  • استفاده در اتصالات عمومی و صنعتی

استانداردهای رایج:

  • DIN 125
  • DIN 9021 (واشر تخت پهن)
  • ISO 7089

جنس‌های رایج:

  • فولاد ساده
  • فولاد سخت‌کاری شده
  • استیل ضدزنگ
  • گالوانیزه

۲. واشر فنری (Spring Washer)

واشر فنری دارای حالت مارپیچی یا شکاف‌دار است و برای ایجاد نیروی برگشتی روی پیچ و مهره طراحی شده است.

کاربرد:

  • جلوگیری از شل شدن پیچ در اثر لرزش
  • ماشین‌آلات صنعتی
  • تجهیزات مکانیکی
  • اتصالات متحرک

انواع واشر فنری:

واشر فنری DIN 127

رایج‌ترین نوع واشر فنری در بازار.

واشر فنری سبک و سنگین

بر اساس ضخامت و میزان نیروی مورد نیاز انتخاب می‌شود.


۳. واشر HV سازه‌ای

واشر HV یکی از مهم‌ترین واشرها در اتصالات سازه‌های فولادی است و همراه با پیچ و مهره HV استفاده می‌شود.

ویژگی‌ها:

  • ضخامت بالا
  • قطر خارجی بزرگ‌تر
  • تحمل نیروی کششی و فشاری بالا
  • مناسب اتصالات اصطکاکی سازه‌ای

استانداردهای رایج:

  • DIN 6916
  • EN 14399

کاربرد:

  • اسکلت فلزی
  • پل‌ها
  • سوله‌های سنگین
  • سازه‌های صنعتی

واشر HV باید همراه با پیچ و مهره HV هم‌کلاس استفاده شود تا مقاومت اتصال تضمین شود.


۴. واشر فنری بشقابی (Belleville Washer)

این واشر به شکل مخروطی طراحی شده و قابلیت جذب نیروهای محوری بالا را دارد.

کاربرد:

  • صنایع نفت و گاز
  • تجهیزات تحت فشار
  • شیرآلات صنعتی
  • ماشین‌آلات دقیق

مزیت:

  • حفظ نیروی پیش‌بار پیچ
  • مقاومت در برابر تغییرات دما و لرزش

۵. واشر قفلی (Lock Washer)

واشر قفلی برای جلوگیری از چرخش و باز شدن مهره یا پیچ طراحی شده است.

انواع:

  • واشر دندانه داخلی
  • واشر دندانه خارجی
  • واشر قفلی زبانه‌ای

کاربرد:

  • تجهیزات صنعتی
  • موتور و ماشین‌آلات
  • محیط‌های دارای ارتعاش

۶. واشر پهن (Fender Washer)

واشر پهن دارای قطر خارجی زیاد نسبت به ضخامت خود است.

کاربرد:

  • افزایش سطح تحمل فشار
  • استفاده روی ورق‌های نازک
  • اتصال قطعات چوبی و فلزی

مزایا:

  • جلوگیری از فرو رفتن سر پیچ در سطح
  • پخش بهتر نیرو

۷. واشر لاستیکی فلزی (Metal Rubber Washer)

این واشر ترکیبی از یک حلقه فلزی و لاستیک آب‌بندی است.

کاربرد:

  • سقف‌های فلزی
  • ورق گالوانیزه
  • پیچ شیروانی
  • ساندویچ پانل

ویژگی:

  • جلوگیری از نفوذ آب
  • کاهش لرزش
  • افزایش عمر اتصال

رایج‌ترین نوع آن واشر EPDM دار است که مقاومت مناسبی در برابر نور خورشید و شرایط جوی دارد.


۸. واشر مسی

واشر مسی به دلیل خاصیت آب‌بندی و مقاومت حرارتی بالا استفاده می‌شود.

کاربرد:

  • موتور خودرو
  • سیستم‌های هیدرولیک
  • اتصالات روغن و سوخت
  • تجهیزات حرارتی

۹. واشر استیل ضدزنگ

واشرهای استیل برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد استفاده می‌شوند.

انواع:

  • استیل 304
  • استیل 316

کاربرد:

  • صنایع غذایی
  • صنایع دریایی
  • محیط‌های مرطوب
  • تجهیزات شیمیایی

جدول مقایسه انواع واشر فلزی

نوع واشر                                            کاربرد اصلی                                  استاندارد رایج

واشر تخت                                            توزیع فشار                                        DIN 125

واشر فنری                                           جلوگیری از شل شدن                           DIN 127

واشر HV                                             سازه‌های سنگین                                DIN 6916

واشر پهن                                            ورق‌های نازک                                    DIN 9021

واشر قفلی                                          اتصالات لرزشی                                 DIN 6797

واشر استیل                                         محیط خورنده                                    ISO 7089


جنس‌های مختلف واشر فلزی

فولادی سیاه

مناسب کاربردهای عمومی و محیط‌های داخلی.

گالوانیزه

مقاومت بهتر در برابر زنگ‌زدگی و رطوبت.

فولاد سخت‌کاری شده

برای اتصالات پرمقاومت مانند HV.

استیل

برای محیط‌های خورنده و بهداشتی.

مس

برای آب‌بندی و دمای بالا.


نکات مهم در انتخاب واشر فلزی

هنگام انتخاب واشر باید به موارد زیر توجه کرد:

 قطر پیچ (M8، M10، M12، M16 و...)
 میزان بار وارده به اتصال
 نوع کاربرد (سازه‌ای یا عمومی)
 شرایط محیطی و میزان خوردگی
 جنس پیچ و مهره
 استاندارد مورد نیاز

استفاده از واشر نامناسب می‌تواند باعث کاهش عمر اتصال، آسیب به قطعه و کاهش ایمنی سازه شود.


خرید انواع واشر فلزی

واشرهای فلزی در سایزهای مختلف برای کاربردهای ساختمانی، صنعتی و مکانیکی عرضه می‌شوند.

محصولات پرمصرف:

  • واشر تخت DIN 125
  • واشر تخت پهن DIN 9021
  • واشر فنری DIN 127
  • واشر HV سازه‌ای
  • واشر گالوانیزه
  • واشر استیل
  • واشر EPDM دار پیچ شیروانی

برای خرید عمده واشر فلزی، مشخص کردن سایز، استاندارد، جنس، پوشش و تعداد مورد نیاز باعث انتخاب دقیق‌تر و دریافت قیمت مناسب‌تر خواهد شد.

واشر تخت آهنی 5

واشر تخت آهنی معمولی M 5.6 / از قطر 5 الی 36 میلی متر / درجه ا ایرانی

آخرین بروزرسانی : 50 دقیقه پیش
کد نام قطر
( mm )
وزن
( gr )
حداقل فروش
( عدد )
قیمت تاریخ بروزرسانی
N006 واشر تخت آهنی 5.6 سایز M6 6 0.991 10000 297 تومان 1405-03-25
N005 واشر تخت آهنی 5.6 سایز M5 5 0.430 14000 129 تومان 1405-03-25
N036 واشر تخت آهنی 5.6 سایز M36 36 87.4 140 30,590 تومان 1405-03-25
N030 واشر تخت آهنی 5.6 سایز M30 30 50.5 250 16,160 تومان 1405-03-25
N027 واشر تخت آهنی 5.6 سایز M27 27 39.5 320 11,850 تومان 1405-03-25
N024 واشر تخت آهنی 5.6 سایز M24 24 31.1 450 9,330 تومان 1405-03-25
N022 واشر تخت آهنی 5.6 سایز M22 22 17.5 500 5,250 تومان 1405-03-25
N020 واشر تخت آهنی 5.6 سایز M20 20 16.4 690 4,920 تومان 1405-03-25
N018 واشر تخت آهنی 5.6 سایز M18 18 14 890 4,200 تومان 1405-03-25
N016 واشر تخت آهنی 5.6 سایز M16 16 11 1190 3,300 تومان 1405-03-25
N014 واشر تخت آهنی 5.6 سایز M14 14 8.38 1590 2,514 تومان 1405-03-25
N012 واشر تخت آهنی 5.6 سایز M12 12 6.07 2100 1,821 تومان 1405-03-25
N010 واشر تخت آهنی 5.6 سایز M10 10 3.44 3500 1,032 تومان 1405-03-25
N008 واشر تخت آهنی 5.6 سایز M8 8 1.73 5500 519 تومان 1405-03-25
N007 واشر تخت آهنی 5.6 سایز M7 7 1.36 6500 408 تومان 1405-03-25

واشر تخت خشکه HV

واشر تخت خشکه 10.9 / از قطر 12 الی 36 میلی متر / درجه ا ایرانی

آخرین بروزرسانی : 19 ساعت پیش
کد نام قطر
( mm )
وزن
( gr )
حداقل فروش
( عدد )
قیمت تاریخ بروزرسانی
N030 واشر تخت خشکه 10.9 سایز M30 30 63 140 34,650 تومان 1405-04-30
N027 واشر تخت خشکه 10.9 سایز M27 27 50 200 27,500 تومان 1405-04-30
N024 واشر تخت خشکه 10.9 سایز M24 24 31.1 280 17,105 تومان 1405-04-30
N022 واشر تخت خشکه 10.9 سایز M22 22 24.3 350 13,365 تومان 1405-04-30
N020 واشر تخت خشکه 10.9 سایز M20 20 19.6 450 10,780 تومان 1405-04-30
N018 واشر تخت خشکه 10.9 سایز M18 18 16.5 1000 9,075 تومان 1405-04-30
N016 واشر تخت خشکه 10.9 سایز M16 16 14 750 7,700 تومان 1405-04-30
N014 واشر تخت خشکه 10.9 سایز M14 14 10 1000 5,500 تومان 1405-04-30
N012 واشر تخت خشکه 10.9 سایز M12 12 8 1400 4,400 تومان 1405-04-30

واشر تخت خشکه HV 10

واشر تخت خشکه 10.9 / از قطر 12 الی 36 میلی متر / درجه ا ایرانی

آخرین بروزرسانی : 19 ساعت پیش
کد نام قطر
( mm )
وزن
( gr )
حداقل فروش
( عدد )
قیمت تاریخ بروزرسانی
N030 واشر تخت خشکه 10.9 سایز M30 30 63 140 34,650 تومان 1405-04-30
N027 واشر تخت خشکه 10.9 سایز M27 27 50 200 27,500 تومان 1405-04-30
N024 واشر تخت خشکه 10.9 سایز M24 24 31.1 280 17,105 تومان 1405-04-30
N022 واشر تخت خشکه 10.9 سایز M22 22 24.3 350 13,365 تومان 1405-04-30
N020 واشر تخت خشکه 10.9 سایز M20 20 19.6 450 10,780 تومان 1405-04-30
N018 واشر تخت خشکه 10.9 سایز M18 18 16.5 1000 9,075 تومان 1405-04-30
N016 واشر تخت خشکه 10.9 سایز M16 16 14 750 7,700 تومان 1405-04-30
N014 واشر تخت خشکه 10.9 سایز M14 14 10 1000 5,500 تومان 1405-04-30
N012 واشر تخت خشکه 10.9 سایز M12 12 8 1400 4,400 تومان 1405-04-30
