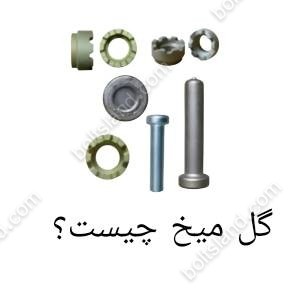

گل میخ یک قطعه فولادی است که به عنوان اتصالدهنده برشی (Shear Connector) در سازههای فولادی و سقفهای کامپوزیت استفاده میشود. وظیفه اصلی گل میخ، ایجاد اتصال یکپارچه بین تیر فولادی و بتن و جلوگیری از لغزش بین این دو عضو سازهای است.
در سیستم سقف عرشه فولادی، گل میخها روی تیرهای فلزی با استفاده از دستگاه جوش مخصوص نصب میشوند و پس از بتنریزی، باعث میشوند فولاد و بتن مانند یک عضو واحد عمل کنند.
گل میخ عرشه فولادی چگونه کار میکند؟
در سازههای کامپوزیت، تیر فولادی و بتن به دلیل تفاوت در خواص مکانیکی تمایل دارند نسبت به یکدیگر حرکت کنند. گل میخ با ایجاد اتصال مکانیکی بین این دو بخش، نیروهای برشی را منتقل کرده و از جدا شدن یا لغزش بتن روی تیر فولادی جلوگیری میکند.
به زبان ساده:
گل میخ = رابط اتصالدهنده بین فولاد و بتن
کاربردهای گل میخ
مهمترین کاربردهای گل میخ عبارتاند از:
- اجرای سقف عرشه فولادی
- ساخت ساختمانهای اسکلت فلزی
- سازههای کامپوزیت فولاد و بتن
- پلهای فولادی و بتنی
- سولهها و سازههای صنعتی
- پروژههای عمرانی بزرگ
انواع گل میخ
گل میخها بر اساس نوع کاربرد و ابعاد دستهبندی میشوند. رایجترین نوع مورد استفاده در ساختمانها:
۱. گل میخ عرشه فولادی
پرکاربردترین نوع گل میخ است که برای اجرای سقفهای عرشه فولادی استفاده میشود.
۲. گل میخ جوشی
این نوع با دستگاه جوش قوسی مخصوص (Stud Welding) به تیر فولادی متصل میشود.
۳. گل میخ سایزهای مختلف
رایجترین ابعاد:
- گل میخ 19×100
- گل میخ 19×115
- گل میخ 19×125
- گل میخ 19×150
عدد اول نشاندهنده قطر و عدد دوم نشاندهنده طول گل میخ است.
روش نصب گل میخ چگونه است؟
نصب گل میخ معمولاً توسط دستگاه جوش گل میخ انجام میشود:
- گل میخ روی محل مشخصشده قرار میگیرد.
- سرامیک مخصوص گل میخ اطراف آن نصب میشود.
- دستگاه جوش، اتصال قوسی ایجاد میکند.
- گل میخ به تیر فولادی جوش داده میشود.
- پس از بتنریزی، اتصال مرکب فولاد و بتن تشکیل میشود.
مزایای استفاده از گل میخ
استفاده از گل میخ در سازهها دارای مزایای زیادی است:
افزایش مقاومت سقف
ایجاد اتصال قوی بین بتن و فولاد
کاهش وزن سازه نسبت به روشهای سنتی
افزایش سرعت اجرای پروژه
کاهش هزینههای اجرایی
بهبود عملکرد سازه در برابر بارهای وارده
جنس گل میخ چیست؟
گل میخ معمولاً از فولاد با قابلیت جوشکاری بالا تولید میشود. این فولاد باید دارای:
- مقاومت کششی مناسب
- ترکیب شیمیایی کنترلشده
- قابلیت جوشپذیری بالا
- ابعاد دقیق
باشد تا اتصال ایجادشده دارای مقاومت کافی باشد.
سرامیک گل میخ چیست؟
در فرآیند جوشکاری گل میخ از قطعهای به نام سرامیک گل میخ استفاده میشود. سرامیک وظیفه دارد مذاب جوش را در محل اتصال نگه دارد و باعث ایجاد جوش یکنواخت و استاندارد شود.
تفاوت گل میخ با پیچ و مهره چیست؟
گل میخ پیچ و مهره
اتصال دائمی ایجاد میکند قابلیت باز و بسته شدن دارد
بیشتر برای اتصال بتن و فولاد استفاده میشود بیشتر برای اتصال قطعات فولادی استفاده میشود
با جوش نصب میشود با رزوه و گشتاور بسته میشود
در سقف عرشه فولادی کاربرد دارد در اسکلتهای فلزی کاربرد گسترده دارد
قیمت گل میخ به چه عواملی بستگی دارد؟
قیمت گل میخ به عوامل زیر وابسته است:
- قطر و طول گل میخ
- وزن محصول
- کیفیت فولاد
- استاندارد تولید
- برند تولیدکننده
- تعداد سفارش
گل میخهای پرمصرف معمولاً سایز 19×100 هستند و در بسیاری از پروژههای سقف عرشه فولادی استفاده میشوند.
جمعبندی
گل میخ یک قطعه فولادی کوچک اما بسیار مهم در سازههای کامپوزیت است که باعث اتصال و همکاری بهتر بین بتن و فولاد میشود. استفاده از گل میخ استاندارد و اجرای صحیح آن، نقش مهمی در افزایش ایمنی، مقاومت و دوام سقفهای عرشه فولادی دارد.
